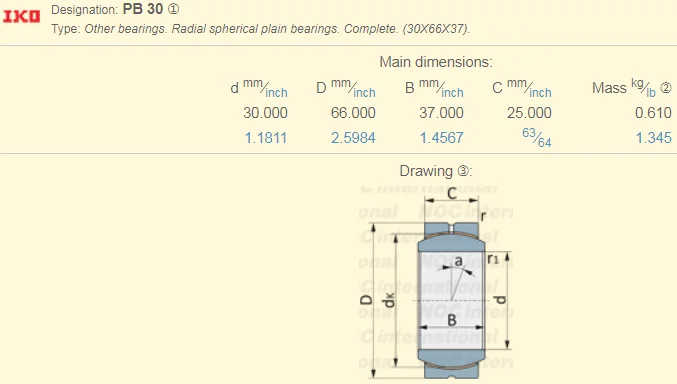

Vòng bi IKO PB30, bạc đạn IKO PB30 30x66x37 mm… có các thông số kĩ thuật sau:
Mã vòng bi: PB30
Đường kính trong: 30.000 mm
Đường kính ngoài: 66.000 mm
Độ dày: 37.000 mm
Khối lượng: 0.610 kg
Vòng bi IKO PB30, bạc đạn IKO PB30 30x66x37 mm… có các series sau:
Model | d | D3 | d2 | d5 | S | B | Max Load | Weight(kg) | old model |
PHSA5 | 5 | M5×0.8 | 18 | 12.5 | 10 | 8 | SI5T/K | ||
PHSA6 | 6 | M6×1 | 20 | 13 | 11 | 9 | 7.2 | 0.027 | SI6T/K |
PHSA8 | 8 | M8×1.25 | 24 | 16 | 14 | 12 | 11.6 | 0.046 | SI8T/K |
PHSA10 | 10 | M10×1.5 | 28 | 19 | 17 | 14 | 14.5 | 0.076 | SI10T/K |
PHSA12 | 12 | M12×1.75 | 32 | 22 | 19 | 16 | 17 | 0.115 | SI12T/K |
PHSA14 | 14 | M14×2 | 36 | 25 | 22 | 19 | 24 | 0.17 | SI14T/K |
PHSA16 | 16 | M16×2 | 40 | 27 | 22 | 21 | 28.5 | 0.23 | SI16T/K |
PHSA18 | 18 | M18×1.5 | 46 | 31 | 27 | 23 | 35 | 0.32 | SI18T/K |
PHSA20 | 20 | M20×1.5 | 50 | 34 | 30 | 25 | 40 | 0.42 | SI20T/K |
PHSA22 | 22 | M22×1.5 | 54 | 37 | 32 | 28 | 52 | 0.54 | SI22T/K |
PHSA25 | 25 | M24×2 | 60 | 42 | 30 | 31 | 60 | 0.75 | SI25T/K |
PHSA28 | 28 | M27×2 | 66 | 46 | 41 | 35 | 1.1 | SI28T/K | |
PHSA30 | 30 | M30×2 | 70 | 50 | 41 | 37 | 81 | 1.3 | SI30T/K |
Part No. |
|
|
|
|
|
Dimensions mm |
|
load ratings KN |
weight kg |
||
|
d | d3 |
B |
C1 | L1 | d2 |
d2 |
R1s | dyn. | stat. |
|
|
|
6g |
|
|
|
|
|
|
C | C0 |
|
POS5 | 5 | M5x0.8 |
8 |
6 | 20 | 7.7 | 16 | 0.3 | 3.25 | 5.7 | 0.013 |
POS6 | 6 | M6x1.0 |
9 |
6.75 | 22 |
8.96 |
18 | 0.3 | 4.3 | 7.2 | 0.02 |
POS8 | 8 | M8x1.25 |
12 |
9 | 25 | 10.4 | 22 | 0.3 | 7.2 | 11.6 | 0.03 |
POS10 | 10 | M10x1.5 |
14 |
10.5 | 29 |
12.9 |
26 | 0.3 | 10 | 14.5 | 0.055 |
POS12 | 12 | M12x1.75 |
16 |
12 | 33 | 15.4 | 30 | 0.3 | 13.4 | 17 | 0.085 |
POS12-1 | 12 | M12x1.25 |
16 |
12 | 33 |
15.4 |
30 | 0.3 | 13.4 | 17 | 0.085 |
POS14 | 14 | M14x2.0 |
19 |
13.5 | 36 | 16.9 | 34 | 0.3 | 17 | 24 | 0.14 |
POS16 | 16 | M16x2.0 |
21 |
15 | 40 |
19.4 |
40 | 0.3 | 21.6 | 28.5 | 0.21 |
POS16-1 | 16 | M16x1.5 |
21 |
15 | 40 | 19.4 | 40 | 0.3 | 21.6 | 28.5 | 0.21 |
POS18 | 18 | M18x1.5 |
23 |
16.5 | 44 |
21.9 |
44 | 0.3 | 26 | 42.5 | 0.28 |
POS20 | 20 | M20x1.5 |
25 |
18 | 47 | 24.4 | 50 | 0.3 | 31.5 | 52.5 | 0.38 |
POS22 | 22 | M22x1.5 |
28 |
20 | 51 |
25.8 |
54 | 0.3 | 38 | 57 | 0.48 |
POS25 | 25 | M24x2.0 |
31 |
22 | 57 | 29.6 | 60 | 0.3 | 47.5 | 68 | 0.64 |
POS28 | 28 | M27x2.0 |
35 |
24 | 62 |
32.3 |
66 | 0.3 | 58 | 75.5 | 0.96 |
POS30 | 30 | M30x2.0 |
37 |
25 | 66 | 34.8 | 70 | 0.3 | 64 | 88 | 1.1 |
Vòng bi IKO PB30, bạc đạn IKO PB30 30x66x37 mm… được ứng dụng rộng rãi trong các ngành sau:
Bạc đạn mắt trâu có rất nhiều ứng dụng được phân chia theo kích thước. Kích thước của bạc đạn mắt trâu thường được thiết kế để phù hợp với những lĩnh vực riêng. Thông thường các vòng bi nhỏ thường có công suất lớn, chịu được độ lệch vừa phải, hay được ứng dụng trong ngành hàng không.
Ngược lại, các loại vòng bi mắt trâu kích cỡ to thì phù hợp hơn với các ứng dụng dao động có tần số thấp như trong thiết bị khai mỏ, máy móc xây dựng, lắp ráp, chế tạo động cơ…
