Vòng bi NTN NAKD13, Bạc đạn NTN NAKD13

Liên hệ

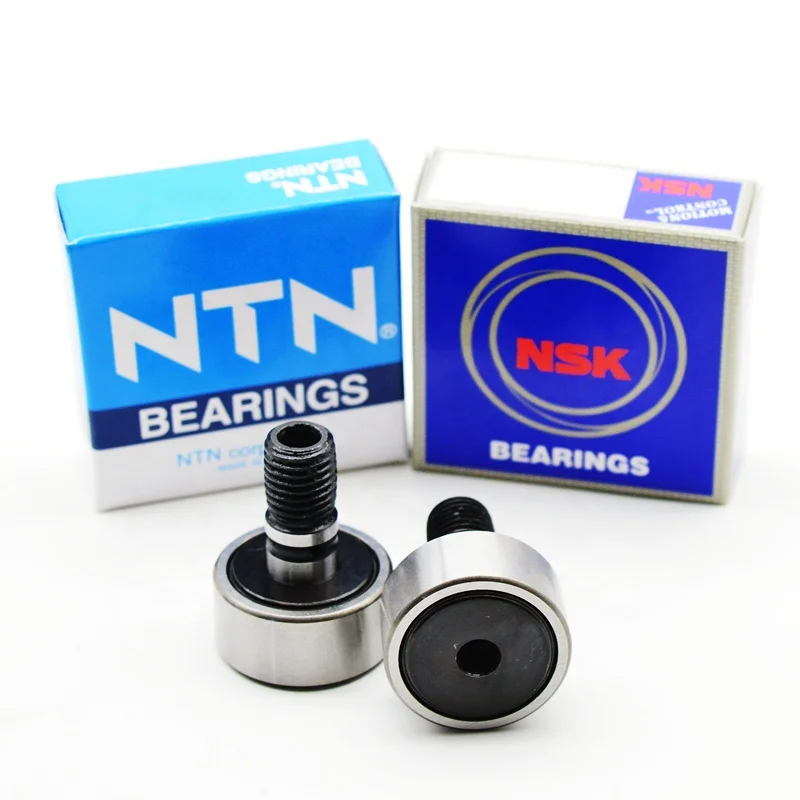

Vòng bi cam là một ổ trục hoàn chỉnh có độ cứng cao. Nó chứa vòng bi lăn và được sử dụng như một con lăn dẫn hướng cho các cơ cấu cam hoặc chuyển động tuyến tính. Với vòng ngoài của nó quay trong khi vẫn giữ liên lạc với bề mặt lắp ghép, vòng bi cam được thiết kế để chịu tải trọng tác động vì vậy được ứng dụng phổ biến trong ngành công nghiệp.

Vòng bi IKO K 15x19x13mm, Bạc đạn IKO K 15x19x13mm có thông số kỹ thuật:

Đường kính ngoài: 13 mm

Kích thước lỗ khoan: 9 mm

Vòng bi IKO K 15x19x13mm, Bạc đạn IKO K 15x19x13mm có series:

Model	Reference model	D(mm)	C(mm)	L(mm)	M(mm)	B(mm)	B1(mm)
Vòng bi NTN NAKD13	CF5	13	9	23	M5X0.8	10
Vòng bi NTN NAKD16	CF6	16	11	28	M6X1	12
Vòng bi NTN NAKD19	CF8	19	11	32	M8X1.25	12
Vòng bi NTN NAKD22	CF10	22	12	36	M10X1.25	13
Vòng bi NTN NAKD26	CF10K	26	12	36	M10X1.25	12
Vòng bi NTN NAKD30	CF12	30	14	40	M12X1.5	15	6
Vòng bi NTN NAKD32	CF12K	32	14	40	M12X1.5	15	6
Vòng bi NTN NAKD35	CF16	35	18	52	M16X1.5	19	8
Vòng bi NTN NAKD40	CF18	40	20	58	M18X1.5	21	8
Vòng bi NTN NAKD47	CF20	47	24	66	M20X1.5	21	9
Vòng bi NTN NAKD52	CF20K	52	24	66	M20X1.5	25	9
Vòng bi NTN NAKD62	CF24	62	29	80	M24X1.5	30	11
Vòng bi NTN NAKD72	CF24K	72	29	80	M24X1.5	30	11
Vòng bi NTN NAKD80	CF30	80	35	100	M30X1.5	37	15
Vòng bi NTN NAKD85	CF30K	85	35	100	M30X1.5	37	15
Vòng bi NTN NAKD90	CF30J	90	35	100	M30X1.5	37	15
Vòng bi NTN NAKD150	CF52	150	60	167	M52X2	62	22

Model	Reference model	C1(mm)	d(mm)	G(mm)	H(mm)	W(g)
Vòng bi NTN NAKD13	CF5	0.5	5	7	3	10.5
Vòng bi NTN NAKD16	CF6	0.6	8	10	4	18.5
Vòng bi NTN NAKD19	CF8	0.6	8	10	4	28.5
Vòng bi NTN NAKD22	CF10	0.6	10	12	4	45
Vòng bi NTN NAKD26	CF10K	0.6	10	12	4	60
Vòng bi NTN NAKD30	CF12	0.6	12	13	6	95
Vòng bi NTN NAKD32	CF12K	0.8	12	12	6	105
Vòng bi NTN NAKD35	CF16	0.8	16	17	6	170
Vòng bi NTN NAKD40	CF18	0.8	16	17	6	259
Vòng bi NTN NAKD47	CF20	0.8	20	21	8	460
Vòng bi NTN NAKD52	CF20K	0.8	20	21	8	385
Vòng bi NTN NAKD62	CF24	0.8	24	25	8	815
Vòng bi NTN NAKD72	CF24K	0.8	24	25	8	1140
Vòng bi NTN NAKD80	CF30	1	30	32	8	1870
Vòng bi NTN NAKD85	CF30K	1	30	32	8	2030
Vòng bi NTN NAKD90	CF30J	1	30	32	8	2220
Vòng bi NTN NAKD150	CF52	1	52	53	12	10352

Vòng bi IKO K 15x19x13mm, Bạc đạn IKO K 15x19x13mm được ứng dụng trong:

Loại vòng bi này còn được ứng dụng trong rất nhiều lĩnh vực khác nhau như Cửa hàng vật liệu xây dựng, Cửa hàng sửa chữa máy móc, Nhà máy thực phẩm & đồ uống, Trang trại, Bán lẻ, Cửa hàng thực phẩm, Công trình xây dựng, Năng lượng & Khai thác
